重钢板磨机线简介

我们的磨坊成立于1970年，是第一个能够制造最完整产品组合的宽钢板，最广泛的规格系列，最高产品质量，最广泛的应用程序范围，在中国拥有132亿元人民币总资产和10,000多名员工。我们磨坊中的4200mm板厂是中国最早的宽板厂。我们的工厂拥有30多年的经验，并在宽阔的钢板生产中积累了技术，在中国广阔而重型的钢板行业中建立了独特而重要的地位。

我们的磨坊拥有一台4100m和一台4200mm宽的钢板磨机线，由四个UHP EAF，一个120吨bof，11个次生炼油和真空脱胶单元，九个巨大的铸锭铸件，一条300mmx1900mm slab canter，两个300mm slab caster，两个300mmmx2500mm slab slab slab caster，两台连续脚轮，一个4100mm双支架板厂和一个4200mm板厂，具有最完整的钢板热处理设施，科学研究和州水平物理和化学测试中心的测试设备。

在12个类别betway必威体育精装版系列的产品中，我们的磨坊生产的400多个钢级等级，已作为进口替代品或根据外国标准生产了200多个钢铁等级，已出口30多个钢铁等级美国，德国和日本等。我们的磨坊也是五个国家标准钢板标准板的起草单元，用于建筑结构，原油和天然气变速箱管线以及通过厚度特性钢板。2010年10月，该公司获得了中国质量管理 - 国家质量奖的最高奖项。

过程流

爆炸炉冶炼→EAF（BOF）熔化→LF和VD辅助炼油→连续铸造（模具铸件）→ESR→受控的滚动和控制冷却→热处理→加热处理→整理

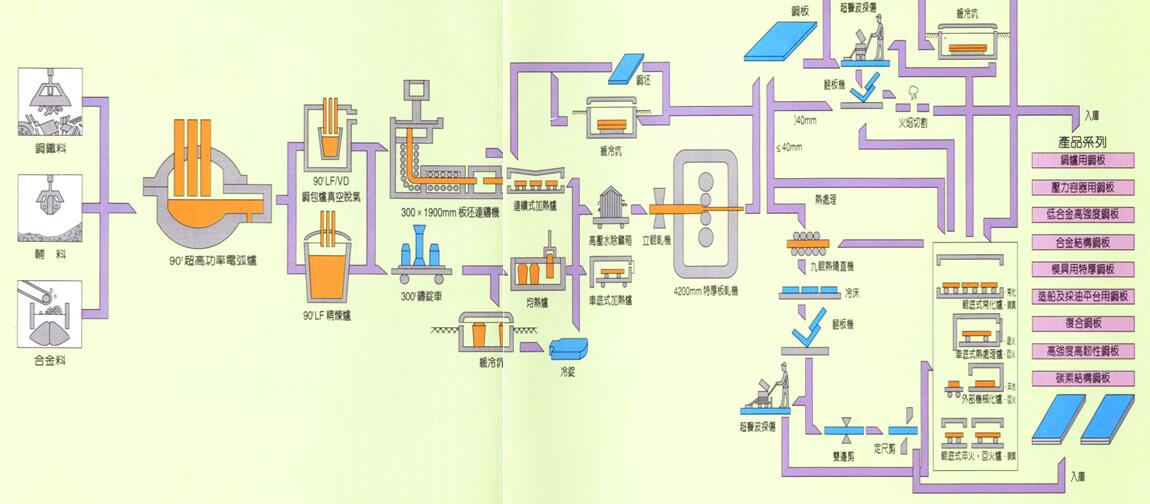

1.过程流程图

2.重型板生产路线

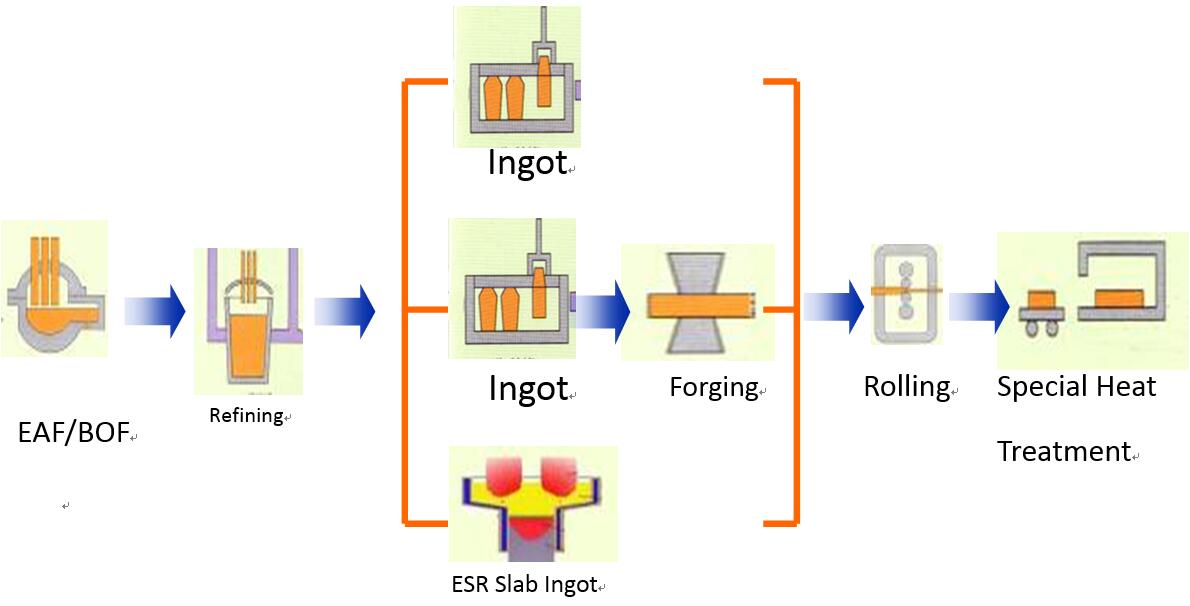

三个额外的重板生产和过程路线

专为不同的需求而设计。

3.技术安装的能力

（1）国内最大规格的铸锭，连续铸造板和钢板生产线betway网页版

最大的铸币夹重量：50T，最大板块的重量：38t。

动态软还原和EMC的应用

最高板的切片大小：330×2500mm

产品尺寸：

厚度范围：6-650mm（700mm有些最多700mm）
宽度范围：1150-4020mm
长度范围：3000-27000mm

（2）完整的辅助精炼设备

七个100 T LF，五个VD和VOD

熔融钢的次要精炼率：100％

真空脱气率：95％，高钢清洁度

剩余含量低：

p≤0.010％s≤0.003％N≤80ppm
O≤20ppmH≤2ppm

（3）高级滚动设备和控制技术

（AGC）液压AGC
在线过程模型自动控制
液压弯曲和工作滚动轴向移动功能
最大负载高达86000 kN，这是一个强大的滚动厂
具有DQ功能的准确加速冷却能力
4级计算机控制系统

（4）在家中最完整的热处理设施

确保微观结构均匀性，谷物细化和钢板的出色特性

包括标准化炉，淬火炉，离线炉，汽车底炉，调速炉，缓慢冷却坑

淬火，回火，归一化和退火功能

年度热处理容量≥100万吨

热处理大小：

8-650mm厚度
1200-4020mm宽度
3000-18000毫米长

（5）最大的高级平板ESR炉。单块重量在家

我们的磨坊具有3个平板ESR炉，是最大容量和最大厚度的厚度，最大厚度的板块的重量高达50吨，最大板块的重量最高为38 t，最大厚度ESR平板的厚度960毫米，可确保确保大厚度Z方向钢板和额外的重钢板。

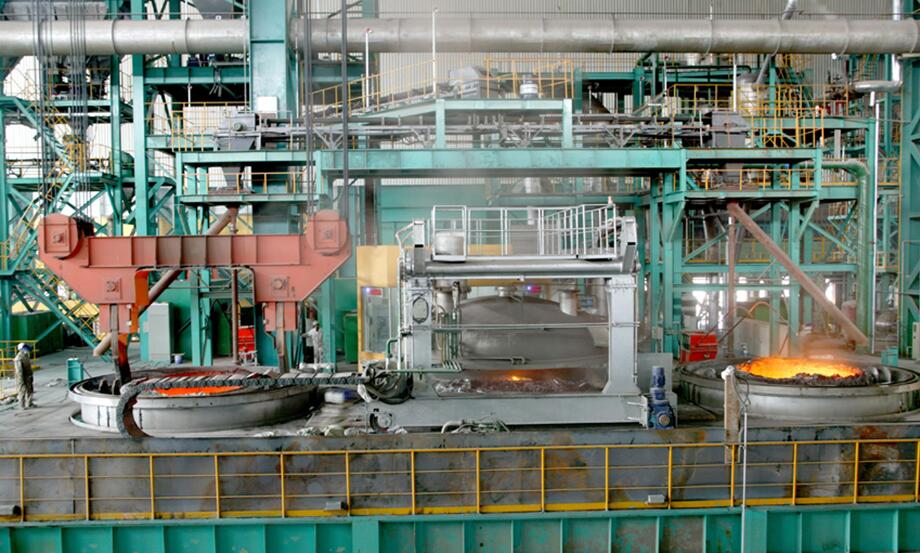

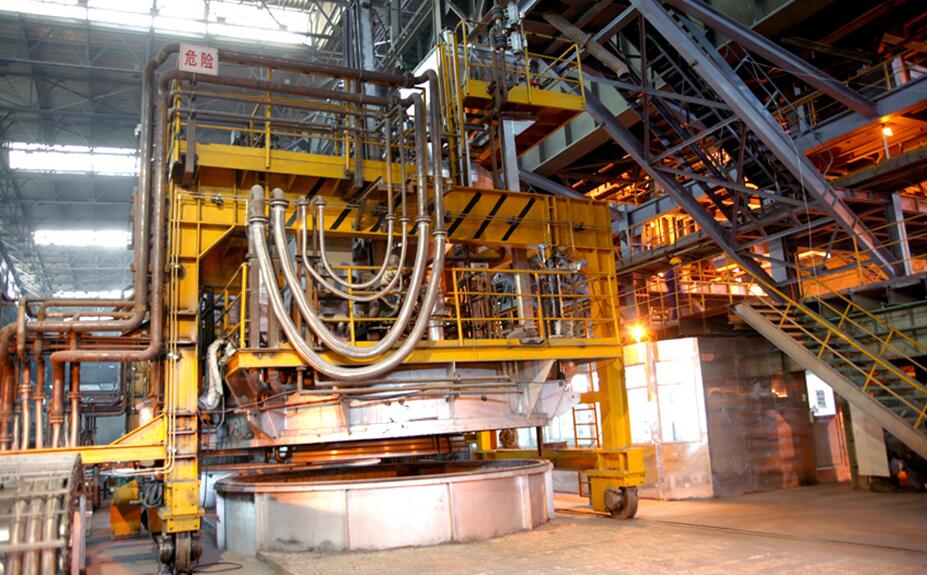

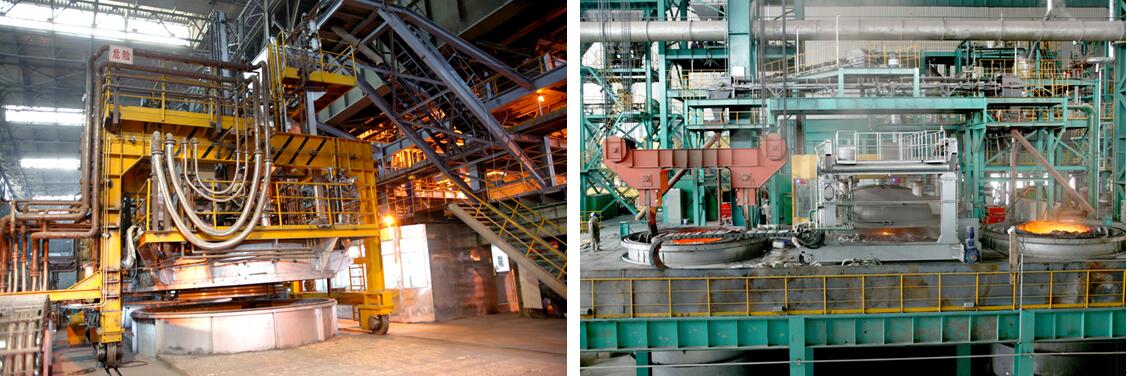

UHP EAF

两个100 T LF和两个90 T LFS，年度钢产量：500万吨。

100T VD

三个带有CCTV的双支架VD，以监测熔融钢的整个脱气过程。

大平板连续脚轮

总共90吨和100吨容量的三个大厚度板连续施法线。平板尺寸为200/250/300/330×1300-2500mm，最大的横截面为330×2500mm。所有脚轮都采用各种技术，例如直霉，自动模具电平控制，小振动幅度，高频，EMS，软还原，多点弯曲，多点拉直。

mass

十二种铸币铸模线：扁平类型类型包括11.4t，13.5（15.3）t，20（23）t，28（31）t，35 t，35 t，40 t，45 t，45 t，50 t;锥形式铸锭的最大零件重量为80吨，可以将其卷成60吨单件重量的饰面板。

50T平板ESR炉

成功开发了低频电源，双极串行连接和高架模具的最先进的过程技术，包括三个厚度的各种钢级ESR铸入量，包括640mm，760mm和960mm。钢很干净，微结构是同质和精制的。

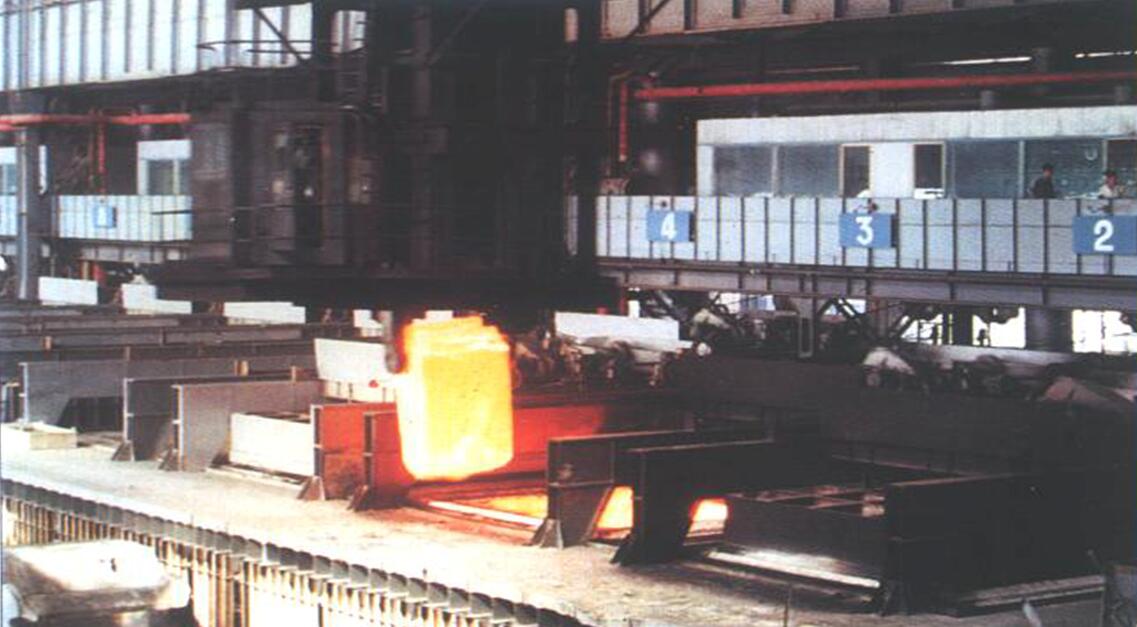

浸泡坑

16个浸泡坑，最大收费单坑的重量为160吨

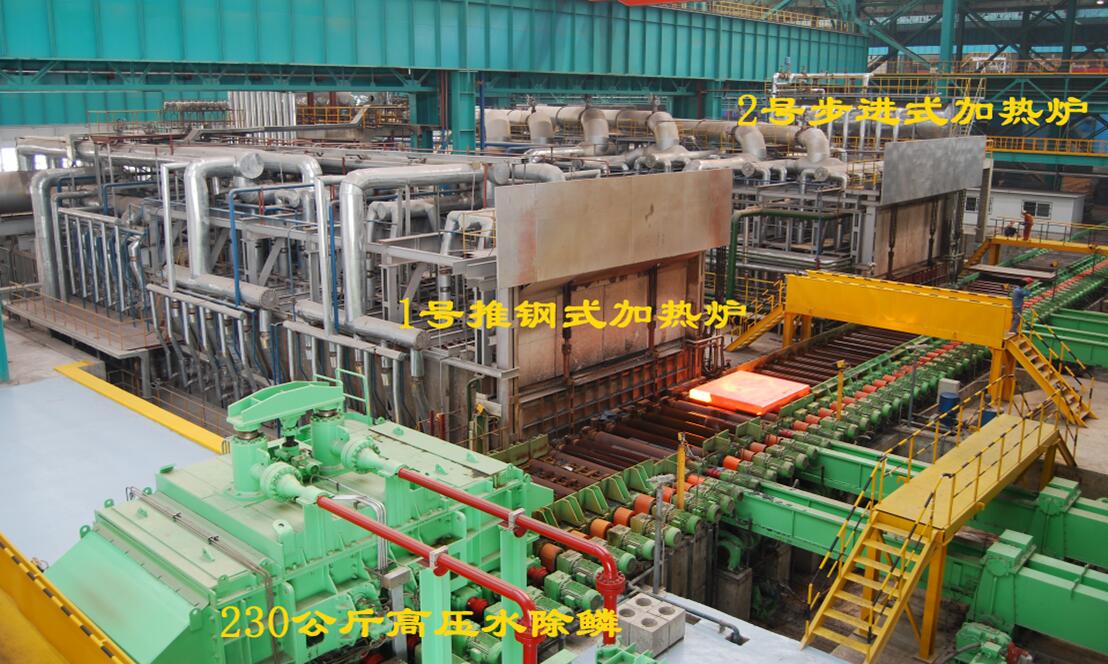

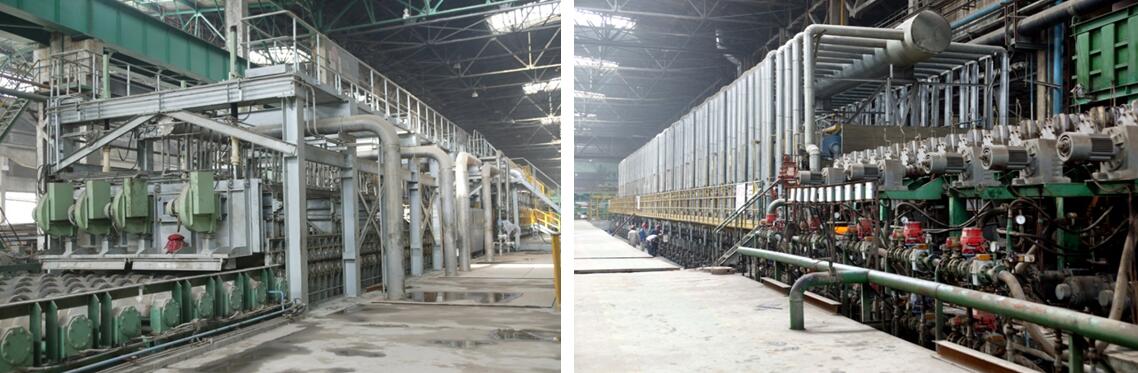

连续重新加热炉

新生产线的平板场与连续的施法者相邻，并通过互连滚子betway网页版表直接从施法者接收到传入的板。各种操作包括次要火焰切割，表面围巾，在线称重，平板的宽度和长度测量。

4200mm板厂

最大滚动力：4200 t，钢板的厚度范围，最大宽度：4020mm被中国铁和钢铁工业协会称为“功绩板磨坊”。

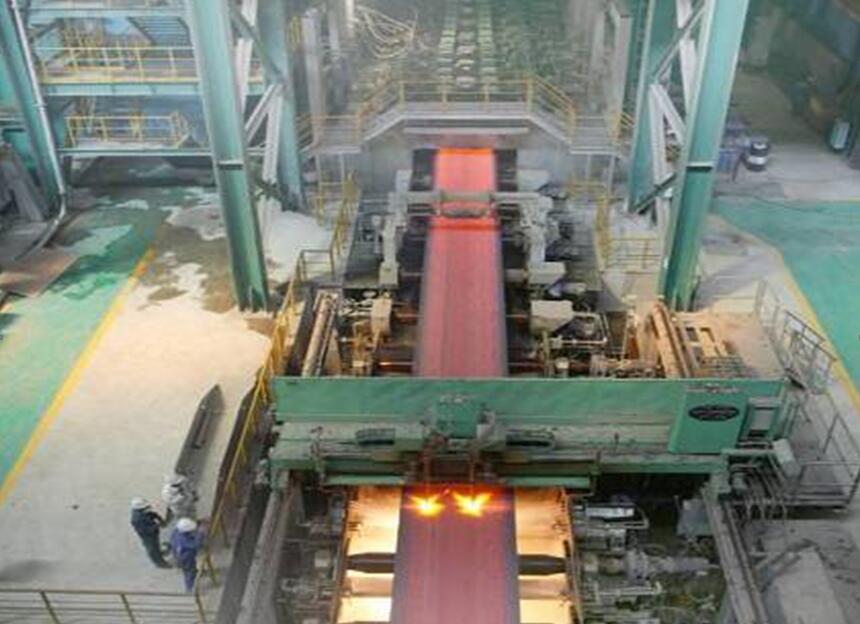

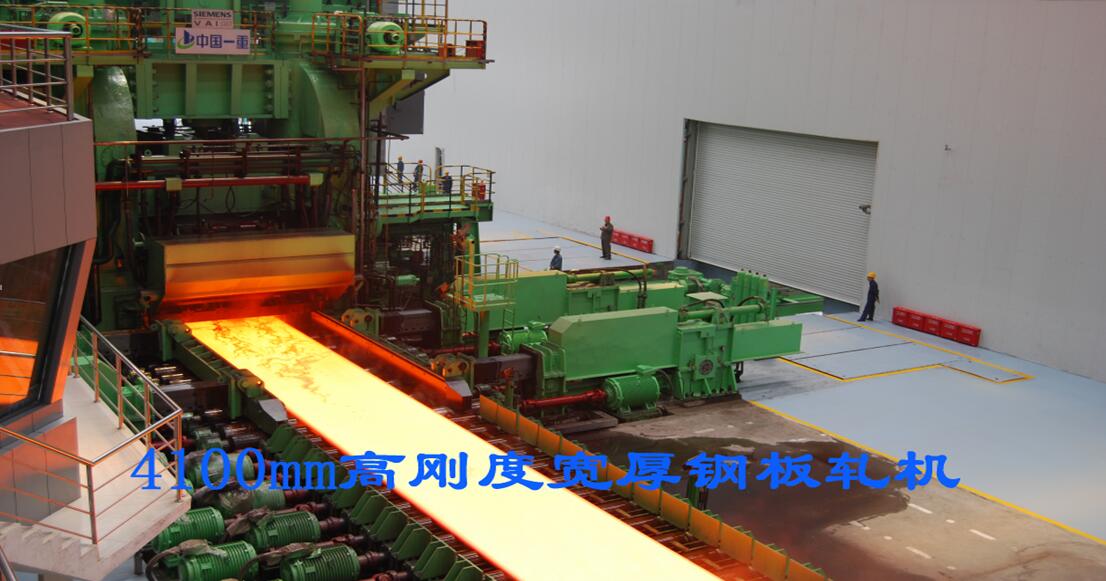

4100mm板厂

最大限度。允许的滚动力：86000KN，滚动速度：0/3.2〜7.91m•S-1；磨机开放：400mm；钢板的厚度范围：6〜150mm，宽度范围：1150〜3700mm，长度范围：3000〜18000mm，最大钢板重量：19.7T。

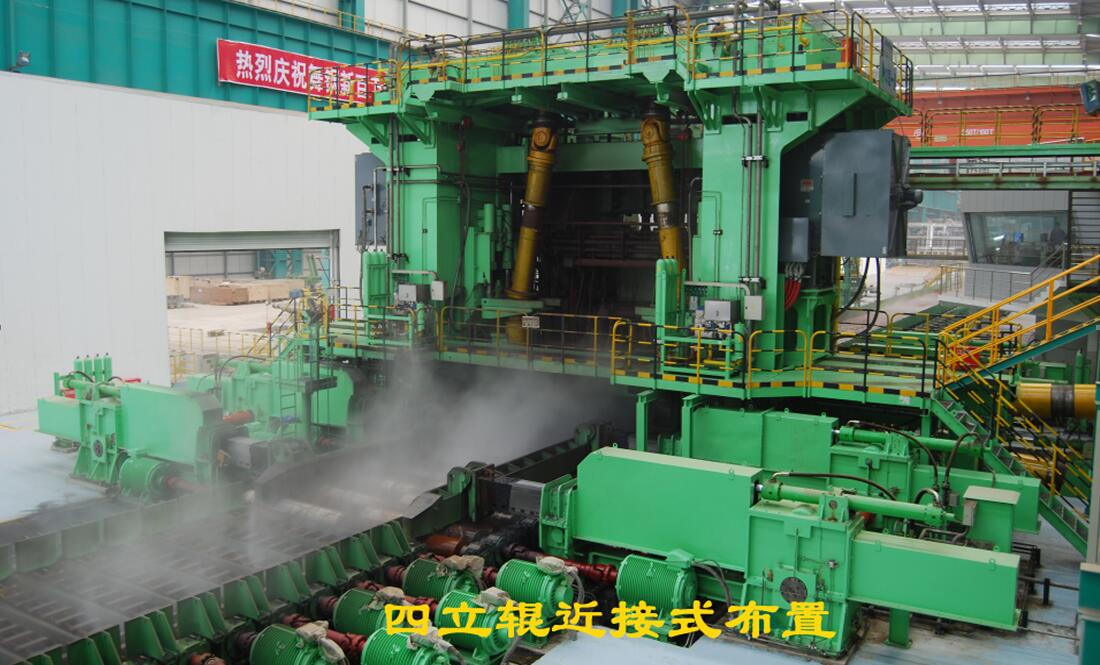

垂直EDGER

最大滚动力：5000kn，Max.Edging草稿：50mm。位置：毗邻修饰磨坊摊；EDGER配备了液压AWC系统的头部和尾部短冲程控制，可有效改善钢板的矩形。

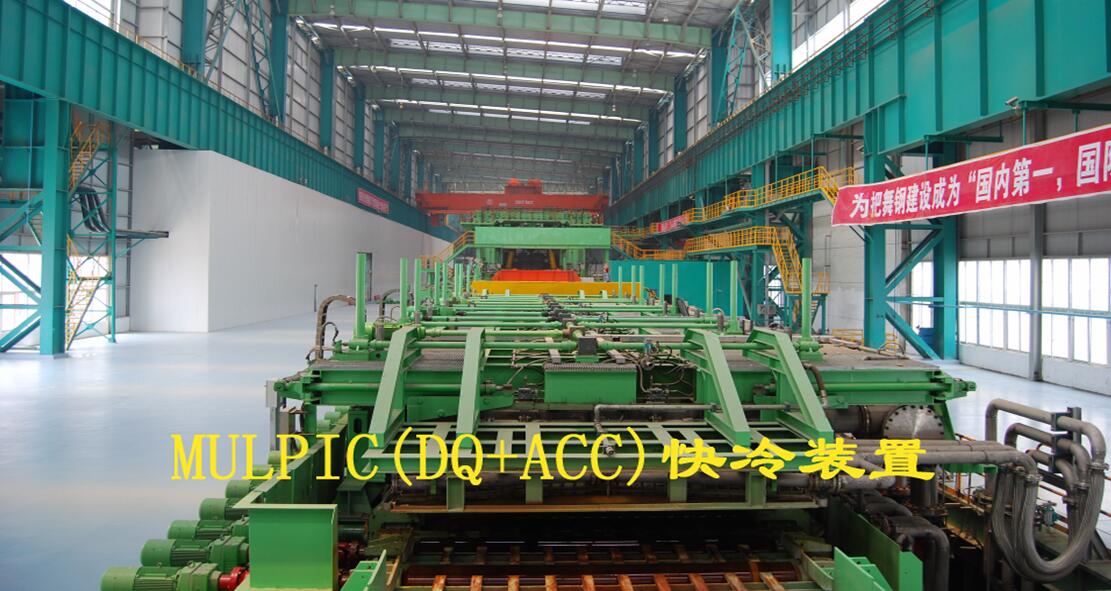

Mulpic加速冷却装置

整个冷却区域：24300mm，冷却速率：最大40℃/s，厚度为20mm，最大和最小。流比：20：1，功能：加速冷却 + DQ

标准化炉

五个辊炉归一化炉线，板厚度范围：6〜120mm，长度范围：3〜18m，功能：归一化和回火

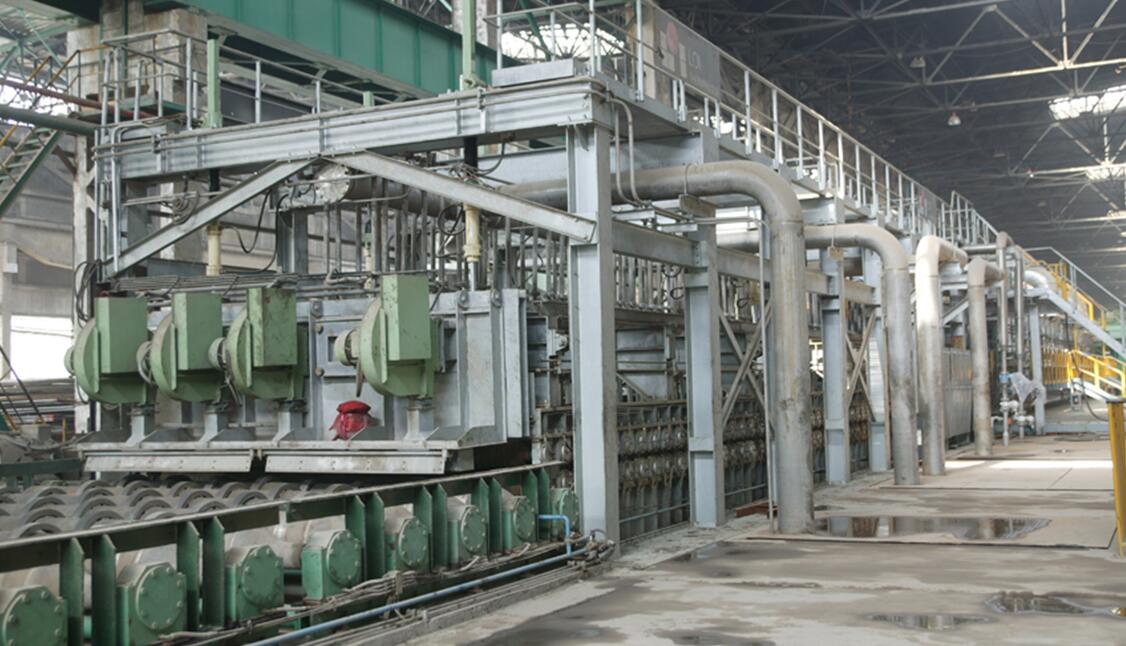

淬火机

两条淬火和回火线都是从德国的路易口进口的。旧线：奥斯丁化炉的长度36m，淬火机26m，淬火板的厚度：8〜100mm，淬火板的长度：4〜16m;新线：奥斯丁化炉的长度65m，淬火机23m的长度，淬火板的厚度：6〜150mm，最大淬火板的长度：18m

液压扁平机

热处理线配备了50mn名义容量的扁平机。最大钢板的温度为400℃。对于初始平均脱纤维的钢板范围从0到20mm，可以确保钢板的扁平度确保小于或等于2mm，从而改善了钢板的平坦度。

九个滚筒热门机

九个滚筒热平整器采用最大液压滚动缝隙调节。升级力32000KN，通过型号计算所有参数，实现了准确的设置和控件，这被设计为奇怪的通行级别，甚至是传球反向逆转。

终点线

主要配备了4160m2的步行梁冷却床（89m长×52m宽）。厚度的钢板应将80mm的钢板转移到转换设备上进行表面检查和冷却床的研磨。从冷却床转移到厚板处理区。

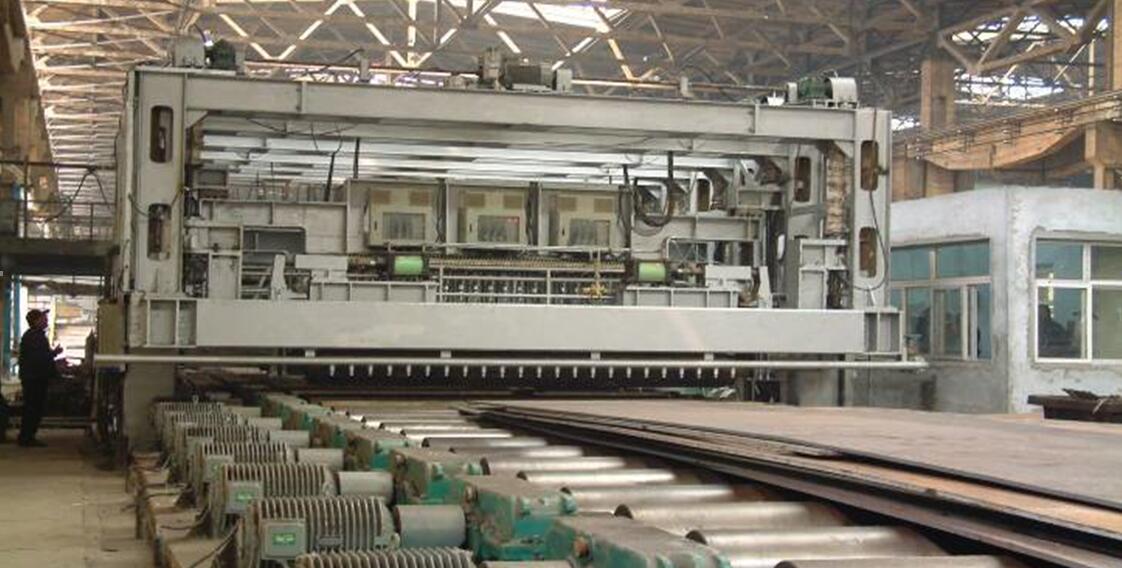

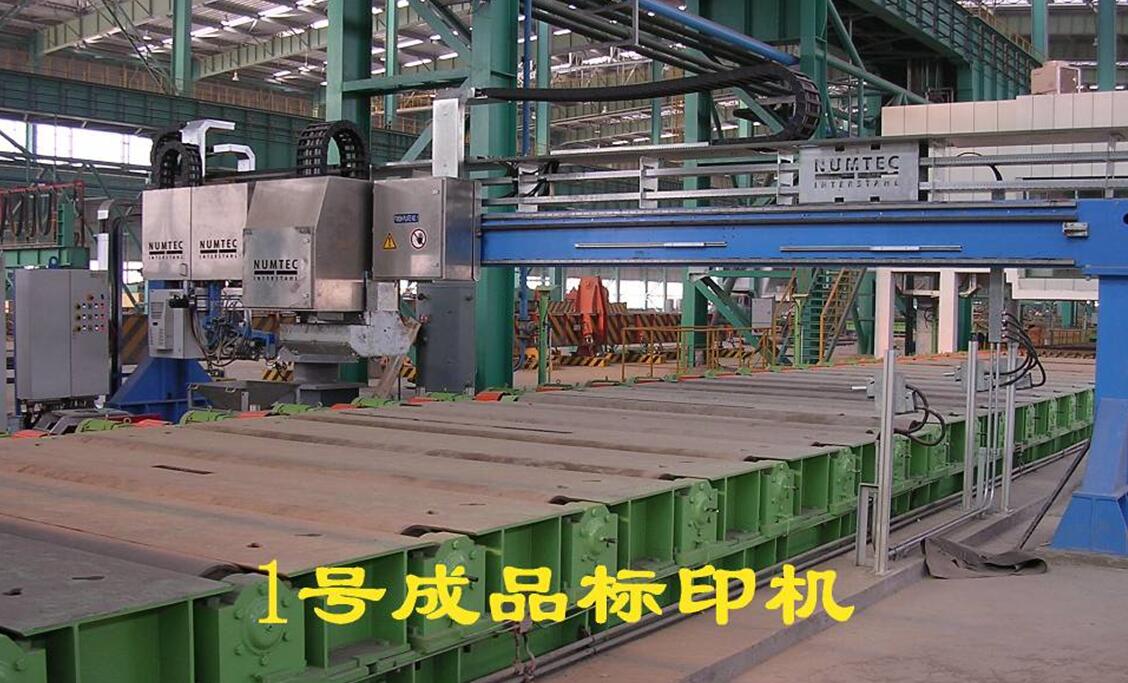

固定线由自动超声漏洞检测装置，剪切剪切，双侧修剪剪切，分隔剪切，样品剪切机，标记机，成品产品尺寸测量量规，冷级别器。使用自动刀间隙调整和由SVAI设计的自动顶部和底部切除功能的滚动切割剪切功能配备了激光对齐设备和磁性式式设备。

一个11辊冷平整器位于终点线的末端，水平厚度范围为5-35mm和最大。升级力量高达27500KN。伺服液压系统允许在所有级别阶段进行快速调整响应。刻度分割系统还旨在确保平整板的表面质量。

钢板的缺陷检测装置

两组在线缺陷检测设备，用于生产线上钢板的缺陷检测设备，S具有高生产效率，短探测周期和高检测精度的优势。betway网页版

产品组合

我们的磨坊可以提供12个产品类别系列和300多个钢制等级。

（1）锅炉和压力容器钢板
（2）低合金高强度钢板
（3）桥梁结构钢板
（4）高层建筑结构钢板
（5）穿耐钢板
（6）合金结构钢板
（7）霉菌和耐磨性钢板
（8）碳结构钢板
（9）造船和海上油平台钢板
（10）外壳钢板
（11）高强度和韧性钢板
（12）原油和天然气传输管道钢板

1.锅炉和压力容器钢板

锅炉和压力容器板	Q245R，，，，Q370R，18mnmonbr，13mnnimor，Q345R，，，，15CrmoR，14CR1 -MOR，12CR2MO1R，12cr1movr	GB713
	07mncrmovr，07Mnnicrmovdr，12mnnnivr	GB19189
	16mndr，09mnnidr，15mnnidr	GB3531
	SB410，，，，SB450，，，，SB480	JIS G3103
	SPV235，SPV315，SPV355，SPV410，SPV450，SPV490，，，，SB450M，，，，SB480M	JIS G3115
	SGV410，SGV450，SGV480	JIS G3118
	SBV1A，SBV1B，SBV2，SBV3	JIS G3119
	SEV245，SEV295，SEV345	JIS G3124
	hⅰ，hⅱ，10CRMO910，，，，15mo3，，，，13CRMO44，，，，19mn6	DIN 17155
	CCS/410A，CCS/410B	CCS
	A202级（A，B），A203等级（A，B，C，D，E，F），A204等级（A，B，C）	（ASME）ASTM
	A285级（A，B，C），A289等级（A，B，C），A299等级（A，B），A302级（A，B，C，D）
	A387 5级级（1,2），A387 11级班级（1,2），A387级12年级（1,2），A387 22级班级（1,2）
	A515（60,65,70），A516（55,60,65）
	A517（A，B，E，H，P，O），A533（A，B，C）
	A537类（1,2,3）
	A612M，A662级（A，B，C）
	A841等级（A，B，C，D，E，F）
	P235GH，，，，P265GH，，，，P295GH，，，，P355GH，，，，16mo3，13crmo4-5，	EN10028-2/3
	10CRMO9-10，11CRMO9-10，
	P275（NH，NL1，NL2），P355（N，NH，NL1，NL2），
	P460（NH，NL1，NL2）
	P355M，P355ML1，P355ML2，P420M，P420ML1，P420ML2，P460M，P460ML1，P460ML2	EN10028-5
	P355Q，P355QH，P355QL1，P355QL2，P460Q，P460QH，P460QL1，P460QL2，P460QL2，P500Q，P500QH，P500QH，P500QL1，P500QL2，P500QL2，P690Q，P690Q，P690Q，P690QL，P690QL1，P690QL1，P690QL1，P690QL1，P690Q，P500QL1，P690QL1，P690Q，P500QL1，P500QL1，P500QL1，P500QL1，P500QL1	EN10028-6
	A42，A52，A48	nfA36-205
	20MNHR，16MNHR，20HR，13MNNIMO5-4，BHW35，DIWA353，DIWA353，	（特殊技术规格）
	16mnd5,18mnd5,08ni3dr，06ni9dr，20mnnimo，
	20mnmoni55,20mnmor
	2.25CR1MO，1CR0.5MO，2.25CR1MO0.25V，1.25CR0.5MOSI，1.25CR0.5MO
	氢气条件下的CR-MO钢

2.淬火和钢化型高强度钢板

淬火

高强度钢板

Q460（C，D，E）-Q960（C，D，E）
S460Q-S960Q，，，，S460QL-S960QL，S460QL -S890QL1
e420（dd，e），e460（d，e），e500（d，e），e550（d，e），e620（d，e），e690（d，e）
WQ590（D，E）-WQ960（D，E）
WH80Q，WH785E，WH100Q，WQ1100E，1E1839，1E0653，1E0682

GB/T16270
EN10025-6
ISO4950.3
Q/WTB010
（特殊技术规格）

3.桥梁结构钢板

桥结构钢P晚

Q235Q-Q690Q（C，D，E）
A709M（GR36、50、50W，70W，HPS50W，HPS70W）
14mnnbq

GB/T714
ASTM
（特殊技术规格）

4.建筑结构钢板

建筑结构钢板	ASTM A514/A514M	A514Grade a	A514Grade b	A514Grade c	A514Grade e
		A514Grade f	A514Grade h	A514Grade j	A514Grade k
		A514Grade m	A514Grade p	A514Grade Q	A514Grade r
		A514Grade s	A514Grade t
	ASTM A572/A572M	A572Grade 42	A572Grade 50	A572Grade 55	A572Grade 60
	ASTM A572/A572M	A572Grade 65
	ASTM A573/A573M	A573Grade 58	A573Grade 65	A573Grade 70
	ASME SA514/SA514M	SA514Grade a	SA514Grade b	SA514Grade c	SA514Grade e
		SA514Grade m	SA514Grade p	SA514Grade Q	SA514Grade r
		SA514Grade s	SA514Grade t
	ASME SA572/SA572M	SA572Grade 42	SA572Grade 50	SA572Grade 55	SA572Grade 60
		SA572Grade 65
	ASME SA573/SA573M	SA573Grade 58	SA573Grade 65	SA573Grade 70

5.霉菌和耐磨性钢板

霉菌钢板	S45C，S55C SM45-SM55，SM3CR2MO，SM3CR2NI1MO 2711，2738，p20，618，718，p80，638，aisi4140，dimo42h 45-55，50MN-65MN，WSM136B，75CR1，WSM30B，WSM35B，WSM2312B	JIS G4051 YB/T107 （特殊技术规格）
穿耐钢板	NM300，NM360，NM400，NM450，NM500	GB/T24186
	WNM320-WNM500 WRZ400	（特殊技术规格）
	HARDOX400，HARDOX450，HARDOX500	Hardox
	XAR400，XAR450，XAR500	XAR
	RAEX400，RAEX450，RAEX500	拉克斯

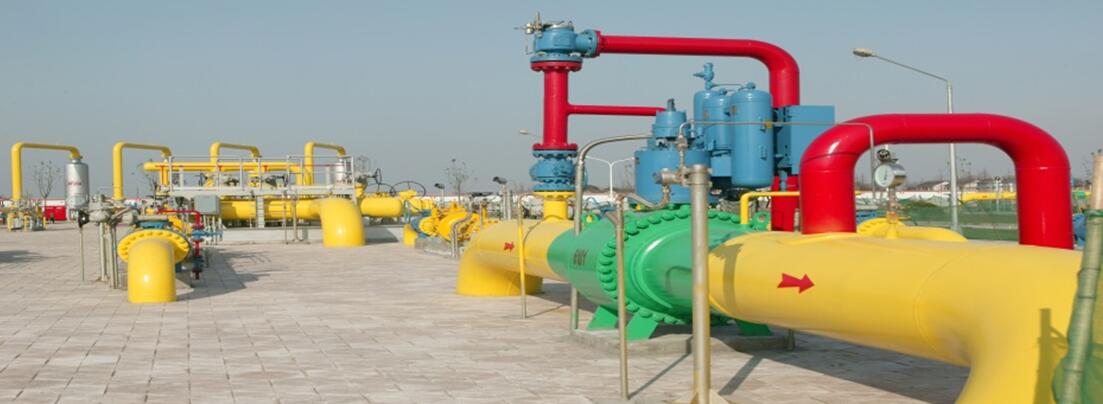

6.原油和天然气变速箱钢板

原油和天然气传输钢	L245-L555 X42-X80，WFHY485，WFHY510，WFHY415，WFHY450，X80（ST） x65mo，x70mo	GB/T21237 （特殊技术规格）
	A级（L210），B级（L245），API 5L X42（L290），API 5L X46（L320），API 5L X52（L360），API 5L X56（L390），API 5L X60（L415），API 5L X65（L415）（L450），API 5L X70（L485）	API规格5L PSL1
	B级（L245），X42（L290），X46（L320），X52（L360），X56（L390），X60（L415）（L415），X65（L450），X70（L485）（L485），X80（L5555）（L555）（L555）（L555）	API规格5L PSL2

典型的参考

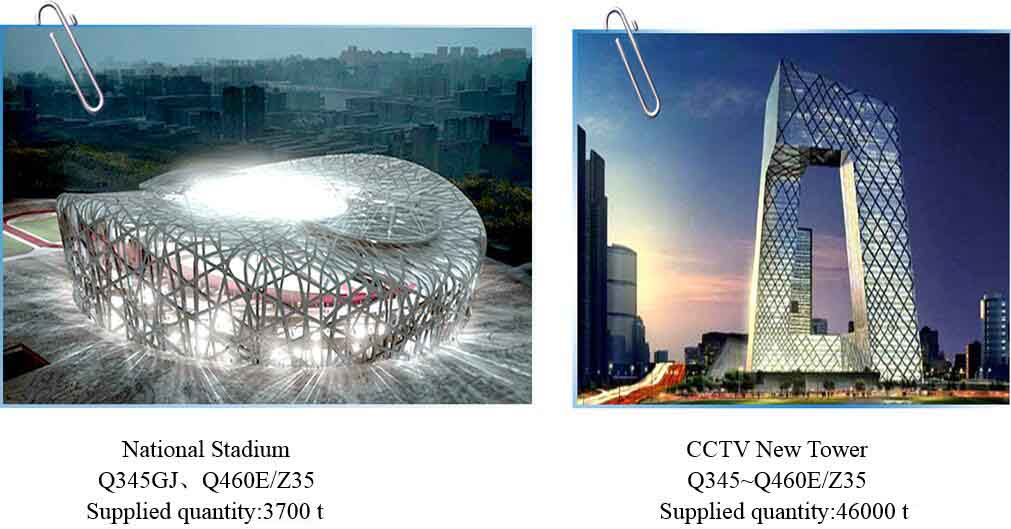

建筑结构钢板

110毫米厚度Q460E /Z35板为北京奥林匹克运动会的国家体育场鸟巢开发，是全球首次创作同一应用程序。

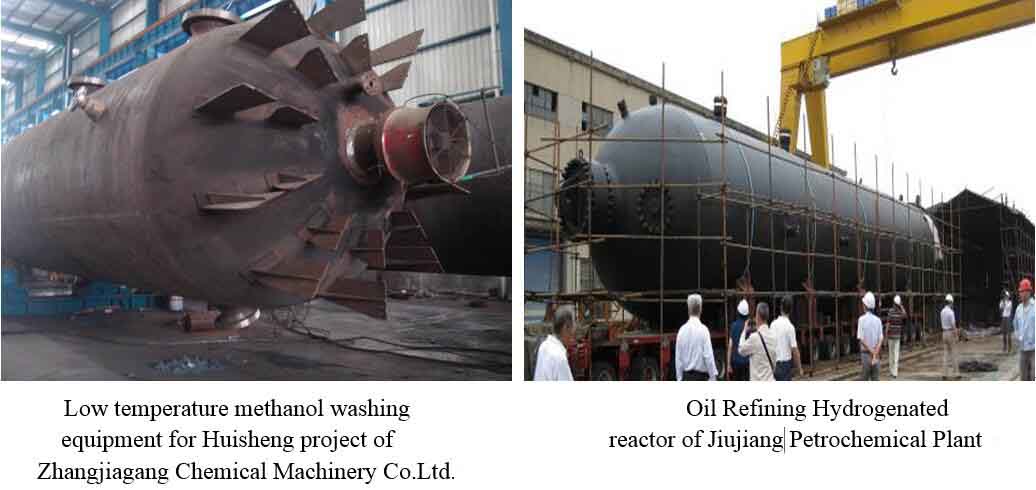

CR-MO钢板的氢化

在氢气环境下开发的CR-MO板已被用于石化工业的各种炼油设施，包括柔石石油化学植物，换石化植物和煤炭，用于包括Ningmei和Luan在内的石油项目。必威亚洲体育

在氢气环境下，厚度超过100mm的CR-MO板仅由我们的磨坊在家中提供，市场份额超过85％。

核岛级钢板

根据法国和美国质量保证系统，最高厚178mm，Max.Single Piece 37 T台上的核岛质量保证系统根据法国和美国质量保证系统的核岛阶层的SA5355，SA533，SA533，SA533，SA533，SA5551，Max.Single 37 t，已在家中使用，并已应用于各种核电站项目必威亚洲体育在家。
